서로 다른 분류
전기차의 뒷바퀴에 드럼 브레이크를 썼다는 설명을 보면, 회생제동이 있으니 일반 브레이크는 거의 필요 없는 것인지 궁금해집니다. 드럼·디스크는 마찰식 브레이크의 구조를 나누는 이름이고, 회생제동은 구동 모터로 에너지를 회수하며 감속하는 방식입니다. 어느 하나를 고르면 나머지가 없어지는 관계가 아닙니다.
따라서 ‘드럼 브레이크를 쓴다’는 말과 ‘회생제동을 한다’는 말은 동시에 성립합니다. 반대로 디스크가 달린 전기차도 회생제동을 쓸 수 있고요. 제원표의 부품 이름만으로 실제 제동거리나 차량 전체의 성능을 판정하기보다, 무엇을 구분하는 용어인지 먼저 보면 이해하기 쉽습니다.
아래 사진과 그림은 일반적인 구조를 설명하는 자료입니다. 차량의 제동 제어 사례는 2022년 ID.4 국내 출시 자료와 2020년 폭스바겐 기술 설명을 기준으로 하며, 현재 판매되는 모든 연식의 설정이나 정비 주기를 안내하는 글은 아닙니다.
원판을 잡는 디스크
디스크 브레이크는 바퀴와 함께 도는 원판을 패드가 눌러 마찰을 만드는 구조입니다. 원판이 디스크 또는 로터이고, 패드를 눌러주는 장치가 캘리퍼입니다. 휠 사이로 둥근 금속판과 그 가장자리를 감싼 부품이 보인다면 이런 구성을 떠올리면 됩니다.

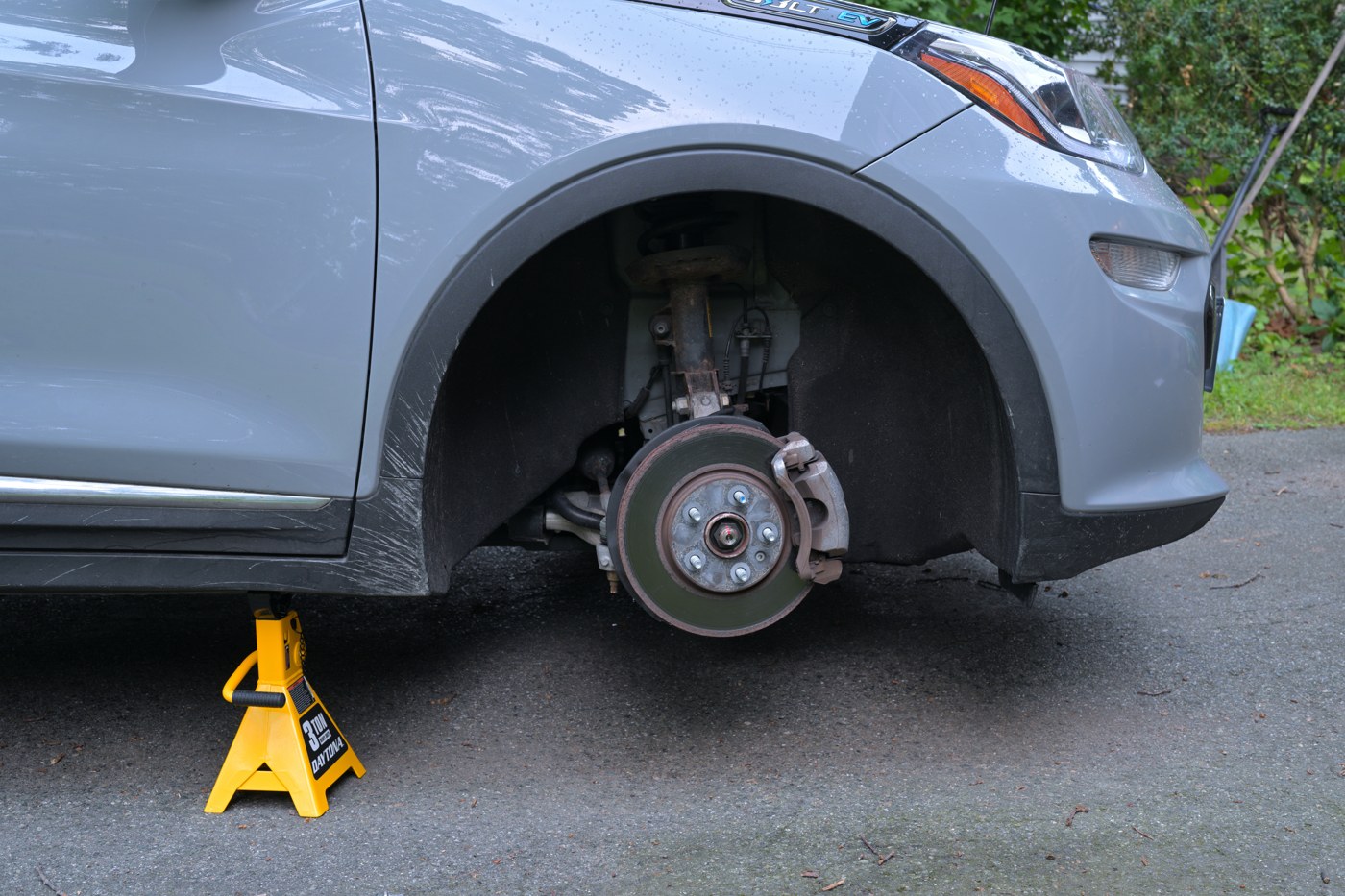

2020 쉐보레 볼트 EV의 앞바퀴 브레이크입니다. 둥근 디스크 오른쪽에 캘리퍼가 보입니다. 목록의 대표 이미지는 같은 사진에서 브레이크 부분을 잘라 사용했습니다. 4300streetcar 촬영, Wikimedia Commons 원본, CC BY 4.0.
ZF Aftermarket의 디스크 브레이크 안내도 디스크·패드 등 구성품을 구분해 설명합니다. 정비 견적에서 ‘패드 교환’과 ‘디스크 교환’이 따로 나오는 이유입니다. 사진은 부품 위치를 보기 위한 것이며, 직접 휠을 분리하거나 브레이크를 정비하라는 안내는 아닙니다.
안쪽을 누르는 드럼
드럼 브레이크는 회전하는 통 모양 부품의 안쪽에 마찰재를 밀착시키는 구조입니다. 곡선 형태의 브레이크 슈에 붙은 라이닝이 드럼 안쪽 면과 마찰합니다. 디스크가 원판을 양쪽에서 잡는 모습이라면, 드럼은 안에서 바깥쪽으로 밀어 붙이는 모습에 가깝습니다.

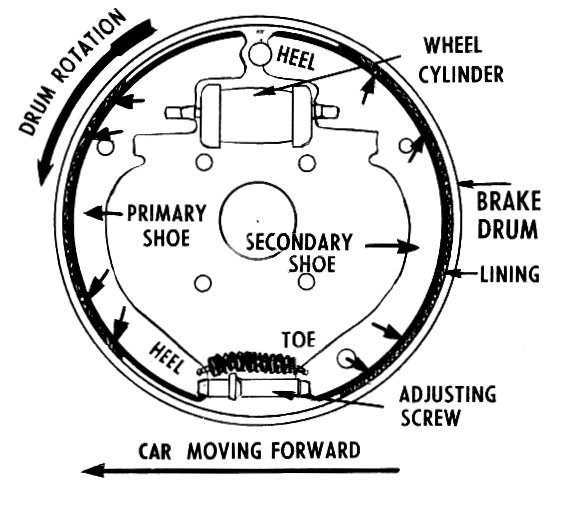

일반적인 유압식 드럼 브레이크 구조도입니다. 좌우의 슈와 바깥쪽 드럼의 위치 관계를 볼 수 있습니다. 특정 전기차의 설계도는 아닙니다. Pearson Scott Foresman, Wikimedia Commons 원본, 퍼블릭 도메인.
통 안에 마찰면이 있으므로 바깥에서 보이는 모습만으로 내부 마모 상태까지 알 수는 없습니다. ZF의 드럼 브레이크 자료에는 드럼뿐 아니라 슈, 휠실린더, 스프링, 조정 장치가 각각 나옵니다. 단순히 ‘둥근 통 하나’인 부품은 아닌 셈입니다.
전기로 되돌리는 회생제동
회생제동에서는 구동 모터가 발전기처럼 작동합니다. 차의 운동에너지를 전기에너지로 바꿔 배터리에 되돌리는 과정에서 감속하는 것이죠. 패드나 슈를 마찰시키는 방식과 달리 에너지를 회수한다는 점이 구분됩니다.
여기서 헷갈리기 쉬운 부분이 브레이크 페달입니다. 브레이크 페달을 밟았다고 항상 마찰식 브레이크만 작동하는 것은 아닙니다. 폭스바겐코리아의 2022년 ID.4 출시 설명은 D 모드에서도 브레이크 페달을 밟으면 회생제동이 활성화된다고 안내합니다. B 모드의 완만한 감속은 회생제동으로 수행하고, 정지하거나 더 강한 제동이 필요할 때 유압식 브레이크가 작동한다고 설명하고요.
즉, 운전자가 밟는 페달과 실제로 감속을 담당하는 장치를 일대일로 묶으면 맞지 않습니다. 이처럼 두 방식을 연동하는 차량은 요구되는 감속과 작동 조건에 맞춰 회생제동과 마찰제동을 제어합니다. ‘페달을 거의 밟지 않았다’거나 ‘감속 느낌이 부드럽다’는 사실만으로 브레이크 부품의 사용량이나 상태를 판단하기 어려운 이유입니다.
폭스바겐의 2020년 기술 설명은 배터리가 완충되어 있으면 회수한 에너지를 더 저장할 수 없다는 조건도 짚습니다. 회생제동은 언제나 같은 양으로 작동한다고 볼 수 없으며, 그 존재가 마찰식 브레이크를 없애도 된다는 뜻은 아닙니다.
패드와 슈를 구분할 때
회생제동을 활용하는 차라도 마찰식 브레이크의 점검은 별개로 남습니다. ‘전기차니까 패드를 교환할 일이 없다’거나 ‘드럼이니까 안을 볼 필요가 없다’고 단정하면 부품 상태를 놓칠 수 있습니다.

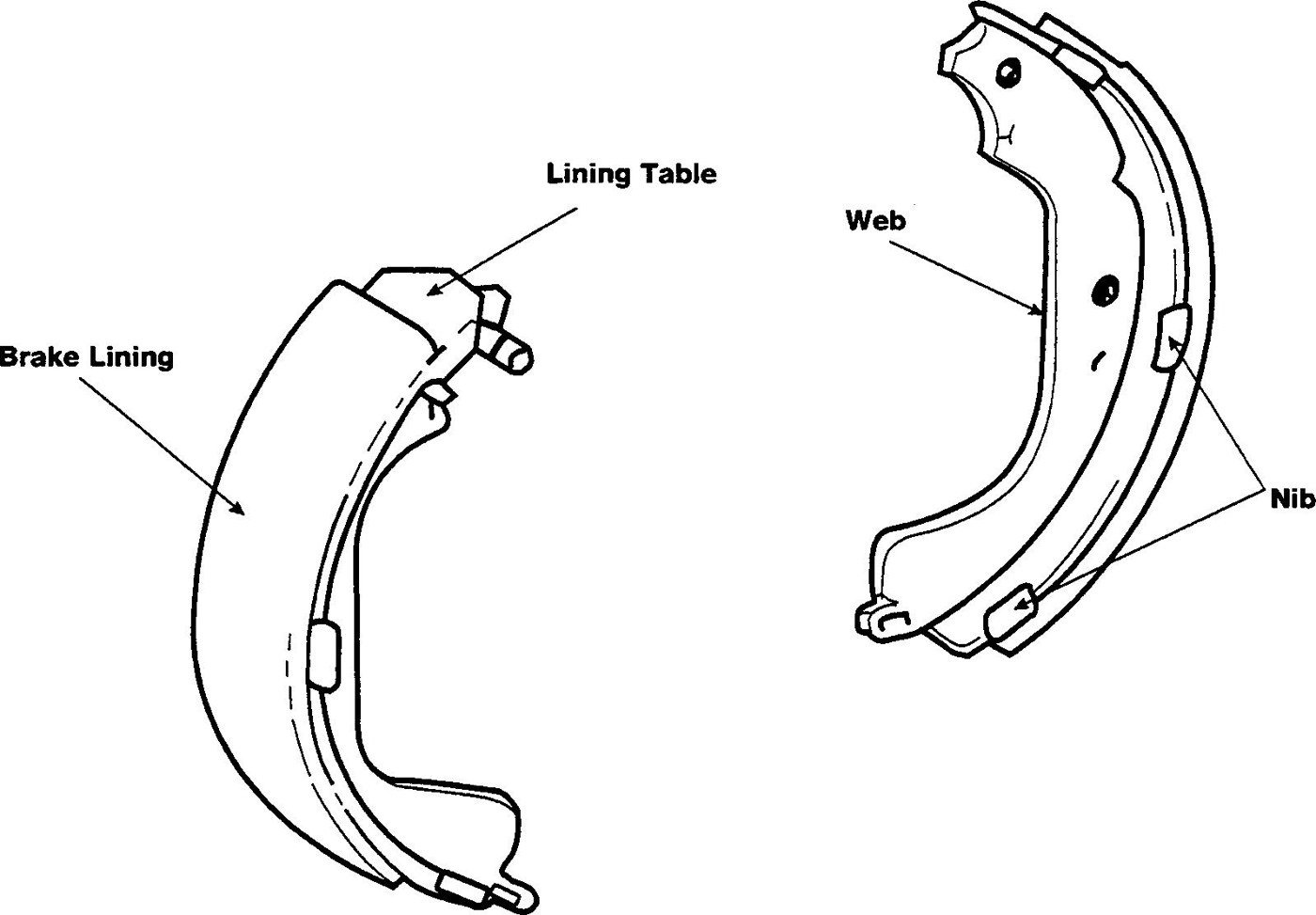

드럼 안쪽을 누르는 브레이크 슈의 형태입니다. 왼쪽 그림의 Brake Lining은 마찰재를 가리킵니다. Nimal Kumar, Wikimedia Commons 원본, CC BY-SA 3.0. 특정 차종의 부품도는 아닙니다.
ZF의 드럼 브레이크 자료는 라이닝 마모뿐 아니라 스프링과 실린더 등 구성품의 상태도 다룹니다. 그래서 정비내역을 읽을 때는 먼저 앞바퀴인지 뒷바퀴인지, 해당 위치가 디스크식인지 드럼식인지 구분하는 편이 좋습니다. 그다음 디스크·패드인지, 드럼·슈인지 실제 점검한 부품명을 확인하면 됩니다.
교환 시점은 내 차의 취급설명서와 정비 점검 결과로 확인하세요. 다른 차의 교환 거리나 부품업체의 일반 정비 수치를 그대로 가져오기보다는, 정비소에 ‘어느 부품의 어떤 상태를 보고 교환을 권하는지’를 물어보는 편이 정확합니다. 제동 경고나 평소와 다른 제동 이상이 있다면 회생제동 설정을 바꾸며 시험하지 말고, 차량 설명서의 경고 안내에 따라 전문 점검을 받으셔야 합니다.
